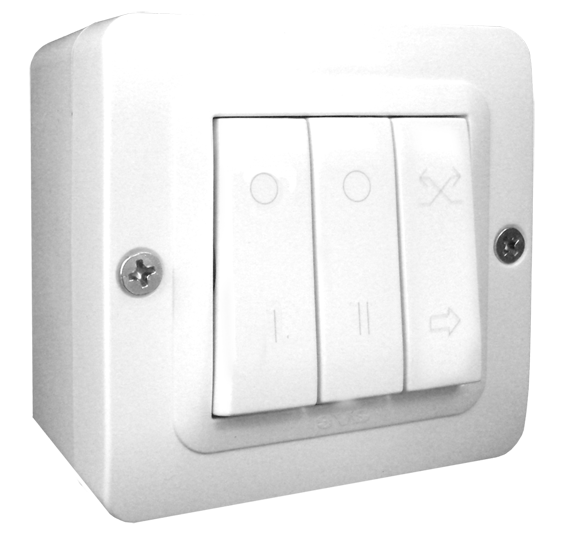

Ovládač na omietku CTRL-S-P pre rekuperačnú jednotku Quantum

Ovladač pre rekuperačné jednotky Quantum HR 100, Quantum HR 150, Quantum HR 150 PRO.
Prevedenie na omietku.

Detailné informácie
Kód: CTRL-S-P
Skladom
€ 28,08
€ 23,40 bez DPH
Ks

Detailný popis

  • Prevedenie na omietku

  • Jednotka odsáva znehodnotený vzduch z miestnosti po dobu 70 sekúnd, potom sa nasáva do miestnosti čerstvý vzduch po rovnakom čase 70s.
  • Pri odsávaní teplého vzduchu z miestnosti, dôjde k ohriatie keramického rekuperátora, ktorý naakumuluje teplo z odpadového vzduchu. Po zmene chodu jednotky, keď je vonkajšia chladný vzduch nasávaný\, dôjde k odovzdaniu naakumulovaného tepla z výmenníka čerstvému prívodnému vzduchu.
  • Využije sa tak tepelná energia, ktorá by bola inak stratená.

Každých cca 70 s dôjde k zmene smeru prúdenia vzduchu v jednotke, reverzný chod

  • Jednotka pracuje pri rýchlosti zvolenej aktiváciou dvojpolohového spínača z Ctrl-S
  • Rýchlosť 1 - "S1"
  • Rýchlosť 2 - "S2"
  • Rýchlosť 3 - "S1 + S2"
  • Rovnaké funkčnosti možno dosiahnuť s Ctrl-S, alebo s dvomi 3-polohovými spínačmi.

  • S3 prepínač aktivuje režim "freecooling / voľné chladenie" (by-pass), ktorý zastavuje striedavé prúdenie vzduchu

  • Udržuje jednotku len v režime odťah vzduchu, alebo v režime prívod vzduchu, nerekuperuje. Nastavenie pomocou pozície JUMPER
Režim odvod vzduchu Režim prívod vzduchu
  • Automatický režim "Boost" je aktivovaný pomocou snímača SEN-HY

Synchronizácia

  • Ak jednotky inštalované v páre, jedna jednotka odsáva vzduch z miestnosti a druhá ho privádza z vonkajšieho prostredia a obrátene.

Súbory na stiahnutie:

Návod Quantum pdf (3.39 MB)
